點到點IPSec隧道

介紹采用IKE方式協商的點到點IPSec隧道的配置舉例。

組網需求

如圖10-9所示，網絡A和網絡B通過USG_A和USG_B連接到Internet。在USG_A和USG_B之間建立IPSec隧道，以保護兩個網絡進行安全通信。網絡環境描述如下：

• 網絡A屬于10.1.1.0/24子網，與USG_A的GigabitEthernet 0/0/1接口連接。
• 網絡B屬于192.168.1.0/24子網，與USG_B的GigabitEthernet 0/0/1接口連接。
• USG_A和USG_B相互路由可達。
•

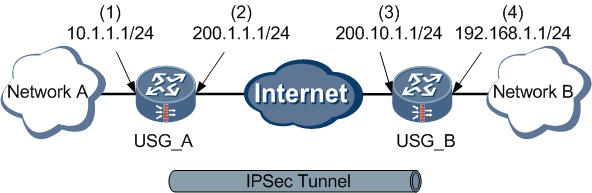

圖10-9  IKE方式協商的點到點IPSec隧道舉例組網圖

項目		數據
USG_A	（1）	接口號：GigabitEthernet 0/0/1 IP地址：10.1.1.1/24 安全區域：Trust
	（2）	接口號：GigabitEthernet 0/0/2 IP地址：200.1.1.1/24 安全區域：Untrust
	IPSec配置	IKE驗證身份類型：IP IKE預共享密鑰：abcde IKE對端IP地址：固定地址，200.10.1.1
USG_B	（3）	接口號：GigabitEthernet 0/0/2 IP地址：200.10.1.1/24 安全區域：Untrust
	（4）	接口號：GigabitEthernet 0/0/1 IP地址：192.168.1.1/24 安全區域：Trust
	IPSec配置	IKE驗證身份類型：IP IKE預共享密鑰：abcde IKE對端IP地址：固定地址，200.1.1.1

配置思路

兩個網絡的公網IP地址固定不變，且兩個網絡之間要互相訪問，可建立IKE協商的點到點方式的IPSec隧道，使兩個網絡中的設備都可以主動發起連接。
對于USG_A和USG_B，配置思路相同。如下：

1. 完成接口基本配置、路由配置，并開啟本地策略和轉發策略。
2. 配置IPSec策略。包括配置IPSec策略的基本信息、配置待加密的數據流、配置安全提議的協商參數。

操作步驟

• 配置USG_A。
  1. 配置接口基本參數。
     1. 選擇“網絡 > 接口 > 接口”。
     2. 在“接口列表”中，單擊GE0/0/1對應的 。
     3. 在“修改GigabitEthernet”界面中，配置如下：
        • 安全區域：trust
        • IP地址：10.1.1.1
        • 子網掩碼：255.255.255.0

其他配置項采用缺省值。

4. 單擊“應用”。
5. 在“接口列表”中，單擊GE0/0/2對應的 。
6. 在“修改GigabitEthernet”界面中，配置如下：
   • 安全區域：untrust
   • IP地址：200.1.1.1
   • 子網掩碼：255.255.255.0

其他配置項采用缺省值。

7. 單擊“應用”。
8. 對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。
   1. 配置Local安全區域和Untrust安全區域之間的安全策略。
      1. 選擇“防火墻 > 安全策略 > 本地策略”。
      2. 在“本地策略”中單擊“新建”。配置如下參數：
         • 源安全區域：untrust
         • 源地址：200.10.1.0/24
         • 動作：permit
      3. 單擊“應用”。
   2. 配置Trust安全區域和Untrust安全區域之間的安全策略。
      • 選擇“防火墻 > 安全策略 > 轉發策略”。
      • 在“轉發策略列表”中單擊“新建”。配置如下參數。
        • 源安全區域：trust
        • 目的安全區域：untrust
        • 源地址：10.1.1.0/24
        • 目的地址：192.168.1.0/24
        • 動作：permit
      • 單擊“應用”。
      • 選擇“防火墻 > 安全策略 > 轉發策略”。
      • 在“轉發策略列表”中單擊“新建”。配置如下參數。
        • 源安全區域：untrust
        • 目的安全區域：trust
        • 源地址：192.168.1.0/24
        • 目的地址：10.1.1.0/24
        • 動作：permit
      • 單擊“應用”。
9. 配置USG_A到網絡B的靜態路由，此處假設到達網絡B的下一跳地址為200.1.1.2。
   1. 選擇“路由 > 靜態 > 靜態路由”。
   2. 在“靜態路由列表”中，單擊“新建”。
   3. 在“新建靜態路由”界面中，配置如下：
      • 目的地址：192.168.1.0
      • 掩碼：255.255.255.0
      • 下一跳：200.1.1.2

其他配置項采用缺省值。

4. 單擊“應用”。
4. 配置USG_A的IPSec隧道。
   1. 選擇“VPN > IPSec > IPSec”，單擊“新建”，選擇“場景”為“點到點”。
   2. 配置IPSec策略基本信息，并指定對端網關，預共享密鑰為abcde。

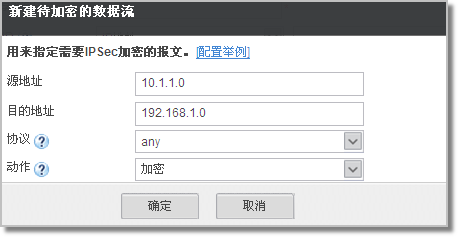

3. 在“待加密的數據流”中單擊“新建”，按如下數據增加一條數據流規則。

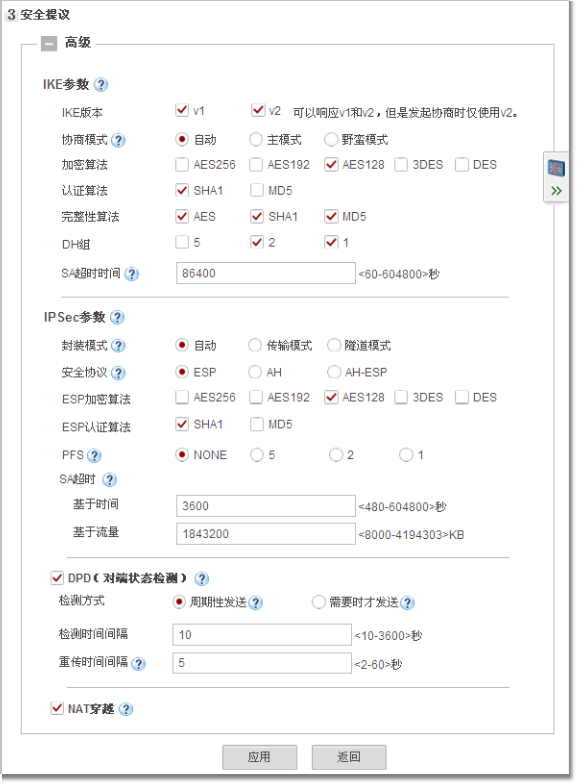

4. 展開“安全提議”中的“高級”，按如下參數配置IPSec安全提議。

本例中所使用的安全提議參數全部為缺省配置(見下圖)，用戶可以直接使用而不用逐一對照配置。如果實際應用場景中對安全提議參數有明確要求時，可以對安全提議參數進行修改，且隧道兩端所使用的安全提議配置必須相同。

5. 單擊“應用”。完成USG_A的配置。

• 配置USG_B。
  1. 配置接口基本參數。
     1. 選擇“網絡 > 接口 > 接口”。
     2. 在“接口列表”中，單擊GE0/0/1對應的 。
     3. 在“修改GigabitEthernet”界面中，配置如下：
        • 安全區域：trust
        • IP地址：192.168.1.1
        • 子網掩碼：255.255.255.0

其他配置項采用缺省值。

4. 單擊“應用”。
5. 在“接口列表”中，單擊GE0/0/2對應的 。
6. 在“修改GigabitEthernet”界面中，配置如下：
   • 安全區域：untrust
   • IP地址：200.10.1.1
   • 子網掩碼：255.255.255.0

其他配置項采用缺省值。

7. 單擊“應用”。
8. 對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。
   1. 配置Local安全區域和Untrust安全區域之間的安全策略。
      • 選擇“防火墻 > 安全策略 > 本地策略”。
      • 在“本地策略”中單擊“新建”。配置如下參數：
        • 源安全區域：untrust
        • 源地址：200.1.1.0/24
        • 動作：permit
      • 單擊“應用”。
   2. 配置Trust安全區域和Untrust安全區域之間的安全策略。
      • 選擇“防火墻 > 安全策略 > 轉發策略”。
      • 在“轉發策略列表”中單擊“新建”。配置如下參數。
        • 源安全區域：trust
        • 目的安全區域：untrust
        • 源地址：192.168.1.0/24
        • 目的地址：10.1.1.0/24
        • 動作：permit
      • 單擊“應用”。
      • 選擇“防火墻 > 安全策略 > 轉發策略”。
      • 在“轉發策略列表”中單擊“新建”。配置如下參數。
        • 源安全區域：untrust
        • 目的安全區域：trust
        • 源地址：10.1.1.0/24
        • 目的地址：192.168.1.0/24
        • 動作：permit
      • 單擊“應用”。
9. 配置USG_B到網絡A的靜態路由，此處假設到達網絡A的下一跳地址為200.10.1.2。
   1. 選擇“路由 > 靜態 > 靜態路由”。
   2. 在“靜態路由列表”中，單擊“新建”。
   3. 在“新建靜態路由”界面中，配置如下：
      • 目的地址：10.1.1.0
      • 掩碼：255.255.255.0
      • 下一跳：200.10.1.2

其他配置項采用缺省值。

4. 單擊“應用”。
4. 配置USG_B的IPSec隧道。
   1. 選擇“VPN > IPSec > IPSec”，單擊“新建”，選擇“場景”為“點到點”。

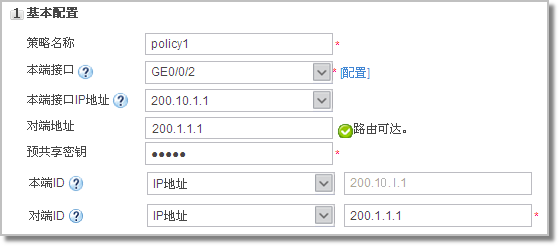

   2. 配置USG_B的IPSec策略基本信息，并指定對端網關，預共享密鑰為abcde。

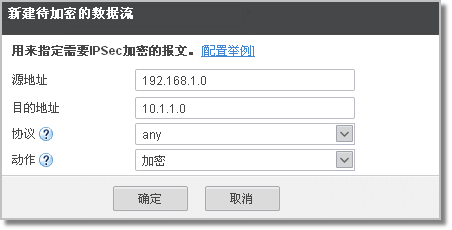

3. 在“待加密的數據流”中單擊“新建”，按如下數據增加一條數據流規則。

4. 展開“安全提議”中的“高級”，按如下參數配置IPSec安全提議。

本例中所使用的安全提議參數全部為缺省配置（見下圖），用戶可以直接使用而不用逐一對照配置。如果實際應用場景中對安全提議參數有明確要求時，可以對安全提議參數進行修改，且隧道兩端所使用的安全提議配置必須相同。

5. 單擊“應用”。完成USG_B的配置。

結果驗證

配置成功后，使用網絡A中的某臺主機訪問網絡B中的某臺主機或服務器，訪問成功。
在USG_A上選擇“VPN > IPSec > 監控”，查看IPSec隧道監控信息，可以看到建立的如下信息的隧道。

策略名稱	狀態	本端地址	對端地址
policy1	“IKE協商成功、IPSec協商成功”	200.1.1.1	200.10.1.1

在USG_B上選擇“VPN > IPSec > 監控”，查看IPSec隧道監控信息，可以看到建立的如下信息的隧道。

策略名稱	狀態	本端地址	對端地址
policy1	“IKE協商成功、IPSec協商成功”	200.10.1.1	200.1.1.1
