基于用戶的限制上網流量

介紹通過針對用戶名稱來限制其上網流量，避免網絡擁塞的舉例。

組網需求

如圖7-45所示，Trust區域中內網用戶的是192.168.1.0/24網段，可以訪問Internet，需要限制具體用戶組group1內每個用戶的上傳最大帶寬為1Mbps，P2P下載流量為2Mbps。

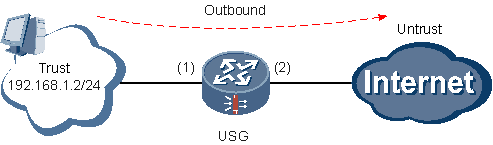

圖  基于用戶的限制上網流量的組網圖

項目	數據	備注
(1)	接口號：GigabitEthernet 0/0/2 IP地址：192.168.1.1/24 安全區域：Trust	–
(2)	接口號：GigabitEthernet 0/0/3 IP地址：10.1.1.1/24 安全區域：DMZ	–
PC	IP地址：192.168.1.2/24 用戶名/密碼為：user1/Admin@123 所屬用戶組：group1	–
用戶帶寬限制	上傳/下載最大帶寬：1Mbps/2Mbps	–

配置思路

1. 配置各接口基本參數。
2. 配置域間包過濾和路由，保證網絡基本通信。
3. 配置NAT功能，使內網用戶能訪問外網。
4. 創建用戶組，配置用戶名及密碼，并配置本地認證策略。
5. 啟用限流策略功能和應用控制功能。
6. 配置每IP限流功能，限制內網用戶的上傳和下載帶寬。

操作步驟

1. 配置各接口基本參數。
a. 選擇“網絡 > 接口 > 接口”。
b. 在“接口列表”中，單擊GigabitEthernet 0/0/2對應的，顯示“修改GigabitEthernet”界面。
GigabitEthernet 0/0/2的相關參數如下，其他參數使用默認值：
· 安全區域：trust
· 模式：路由
· 連接類型：靜態IP
· IP地址：192.168.1.1
· 子網掩碼：255.255.255.0
c. 單擊“應用”。
d. 單擊GigabitEthernet 0/0/3對應的，顯示“修改GigabitEthernet”界面。
GigabitEthernet 0/0/3的相關參數如下，其他參數使用默認值：
· 安全區域：untrust
· 模式：路由
· 連接類型：靜態IP
· IP地址：10.1.1.1
· 子網掩碼：255.255.255.0
e. 單擊“應用”。
2. 對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 在“轉發策略列表”中，單擊“untrust->trust”下“默認”對應的。
c. 在“修改轉發策略”界面中，修改“動作”為“permit”
d. 單擊“應用”。
3. 配置NAT功能，使其內網用戶可以通過公網地址訪問Internet。本例只給出與本特性相關的配置步驟，配置NAT的步驟略。
4. 創建用戶，用戶名/密碼為：user1/Admin@123，并加入用戶組group1。本舉例以單個本地認證用戶為例。
a. 選擇“用戶 > 上網用戶 > 組/用戶”。
b. 單擊，選擇“新建組”，創建用戶組group1，如圖7-46所示。
c. 單擊“應用”。

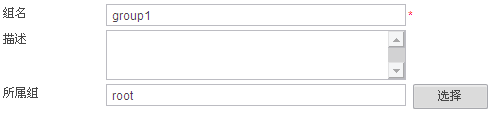

圖7-46  新建用戶組group1  d. 單擊，選擇“新建單個用戶”，創建用戶user1，如圖7-47所示。
e. 單擊“應用”。
圖7-47  新建用戶user1  5. 創建網段192.168.1.0/24對應的用戶認證策略test。
a. 選擇“用戶 > 上網用戶 > 認證策略”。
b. 單擊“新建”。
c. 依次輸入名稱、IP地址范圍、認證方式，其他均采用默認配置，如圖7-48所示。
d. 單擊“應用”。
圖7-48  新建用戶認證策略test  6. 啟用應用控制功能，實現對應用協議的限流。
a. 選擇“UTM > 應用控制 > 策略”。
b. 選擇“應用控制功能”后的“啟用”復選框。
c. 單擊“應用”。
7. 啟用限流策略功能。
a. 選擇“防火墻 > 限流策略 > 基本配置”。
b. 選中“限流策略”對應的“啟用”復選框。
c. 單擊“應用”。
8. 配置每IP限流策略1，引用class1，限制用戶訪問或者上載最大帶寬為1M。
a. 選擇“防火墻 > 限流策略 > 每IP限流”。
b. 選擇“每IP限流Class”頁簽。
c. 單擊，新建每IP限流class1，參數如圖7-49所示。
d. 單擊“應用”。

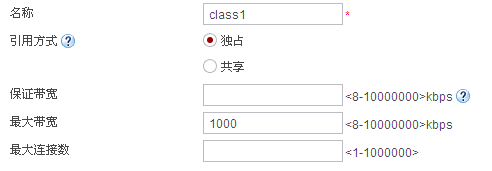

圖7-49  新建每IP限流class1  e. 選擇“每IP限流”頁簽。
f. 單擊，新建每IP限流策略1，引用class1，限制上傳帶寬為1M。參數如圖7-50所示。
g. 單擊“應用”。
圖7-50  新建每IP限流策略1  9. 配置每IP限流策略2，引用class2，限制用戶P2P下載最大帶寬為2M。
a. 選擇“防火墻 > 限流策略 > 每IP限流”。
b. 選擇“每IP限流Class”頁簽。
c. 單擊，新建每IP限流class2，參數如圖7-51所示。
d. 單擊“應用”。
圖7-51  新建每IP限流class2  e. 選擇“每IP限流”頁簽。
f. 單擊，新建每IP限流策略2，引用class2，限制P2P下載最大帶寬為2M。參數如圖7-52所示。
g. 單擊“應用”。
圖7-52  新建每IP限流策略2

結果驗證

配置完成后，用戶組group1內的用戶user1的上傳最大帶寬為1Mbps，P2P下載流量為2Mbps以下，說明配置成功。
