設備同時充當IPSec和NAT網關

當總部與分支機構均需要通過NAT轉換訪問Internet，且總部與分支機構之間需要建立IPSec隧道安全通信的情況下，可以配置設備同時充當IPSec和NAT網關。

組網需求

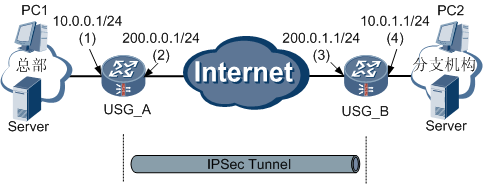

如圖10-14所示，總部通過USG_A與Internet連接，分支機構通過USG_B與Internet連接。

分支機構用戶PC2可以主動發起建立IPSec隧道請求與總部用戶PC1通信，且無需經過NAT轉換。

所有可以公開訪問的服務器均部署在總部，分支機構部署的服務器僅供分支機構使用，即總部無需主動發起建立IPSec隧道請求與分支機構通信。

分支機構用戶和總部用戶均需要通過NAT轉換訪問Internet。USG_A為總部的NAT設備，USG_B為分支機構的NAT設備。

圖  設備同時充當IPSec和NAT網關

配置思路

1. 完成USG_A和USG_B的基本配置、包括接口、轉發策略、本地策略、路由的配置。

2. 在USG_A和USG_B上完成IPSec的配置。由于只有分支機構主動訪問總部服務器，因此在配置USG_A時，無需指定“對端地址”。

3. 在USG_A和USG_B上完成源NAT的配置。訪問Internet的數據流都要經過NAT轉換，而經過IPSec隧道的數據流不需要經過NAT轉換，故要在NAT配置中進行區分。

操作步驟

1. 配置USG_A的接口基本參數。

a. 選擇“網絡 > 接口 > 接口”。

b. 在“接口列表”中，單擊GE0/0/1對應的。

c. 在“修改GigabitEthernet”界面中，配置如下：

· 安全區域：trust

· IP地址：10.0.0.1

· 子網掩碼：255.255.255.0

d. 單擊“應用”。

e. 在“接口列表”中，單擊GE0/0/2對應的。

f. 在“修改GigabitEthernet”界面中，配置如下：

· 安全區域：untrust

· IP地址：200.0.0.1

· 子網掩碼：255.255.255.0

g. 單擊“應用”。

2. 配置USG_A的安全策略。

a. 配置Local安全區域和Untrust安全區域之間的安全策略。

. 選擇“防火墻 > 安全策略 > 本地策略”。

i. 在“本地策略”中單擊“新建”。配置如下參數：

· 源安全區域：untrust

· 源地址：200.0.1.0/24

· 動作：permit

ii. 單擊“應用”。

a. 配置Trust安全區域和Untrust安全區域之間的安全策略。

i. 選擇“防火墻 > 安全策略 > 轉發策略”。

ii. 在“轉發策略列表”中單擊“新建”。配置如下參數。

· 源安全區域：trust

· 目的安全區域：untrust

· 源地址：10.0.0.0/24

· 目的地址：10.0.1.0/24

· 動作：permit

iii. 單擊“應用”。

iv. 重新在“轉發策略列表”中單擊“新建”。配置如下參數。

· 源安全區域：untrust

· 目的安全區域：trust

· 源地址：10.0.1.0/24

· 目的地址：10.0.0.0/24

· 動作：permit

v. 單擊“應用”。

1. 參考1、2以及上面的表格，完成USG_B的基本配置。

2. 配置USG_A的IPSec隧道。

a. 選擇“VPN > IPSec > IPSec”，單擊“新建”，選擇“場景”為“點到點”。

b. 配置USG_A的IPSec策略基本信息。由于只有分支用戶主動訪問總部服務器，因此在配置USG_A的IPSec策略基本信息時，無需配置“對端地址”，預共享密鑰為abcde。

c. 在“待加密的數據流”中單擊“新建”，按如下數據增加一條數據流規則。

d. 展開“安全提議”中的“高級”，按如下參數配置IPSec安全提議。

下圖中所使用的安全提議參數全部為缺省配置，用戶可以直接使用而不用逐一對照配置。如果實際應用場景中對安全提議參數有明確要求時，可以對安全提議參數進行修改，且隧道兩端所使用的安全提議配置必須相同。


e. 單擊“應用”，完成USG_A的IPSec配置。

3. 在USG_A上完成源NAT的配置。

a. 選擇“防火墻 > NAT > 源NAT”。

b. 選擇“NAT地址池”頁簽。

c. 在“NAT地址池列表”中，單擊“新建”。

d. 在“新建NAT地址池”界面中，配置NAT地址池addresspool1，如圖10-15所示。

圖10-15  配置NAT地址池addresspool1


e. 單擊“應用”。

f. 選擇“源NAT”頁簽。

g. 在“源NAT策略列表”中，單擊“新建”。

在“新建源NAT”界面中，配置總部用戶與分支機構用戶通信時不進行NAT轉換，

h. 單擊“應用”。

i. 在“源NAT策略列表”中，單擊“新建”。

在“新建源NAT”界面中，配置總部用戶訪問Internet時進行NAT轉換，引用NAT地址池addresspool1，

j. 單擊“應用”。

4. 配置到分支的缺省路由。

a. 選擇“路由 > 靜態 > 靜態路由”。

b. 在“靜態路由列表”中，單擊“新建”，依次輸入或選擇各項參數，具體參數配置如下：

· 目的地址：0.0.0.0

· 掩碼：0.0.0.0

· 下一跳：200.0.0.2

其他參數均為缺省值。

a. 單擊“應用”。

1. 配置USG_B的IPSec隧道。

a. 選擇“VPN > IPSec > IPSec”，單擊“新建”，選擇“場景”為“點到點”。

b. 配置USG_B的IPSec策略基本信息，并指定對端網關，預共享密鑰為abcde。

c. 在“待加密的數據流”中單擊“新建”，按如下數據增加一條數據流規則。

d. 展開“安全提議”中的“高級”，按如下參數配置IPSec安全提議。

本例中所使用的安全提議參數全部為缺省配置，用戶可以直接使用而不用逐一對照配置。如果實際應用場景中對安全提議參數有明確要求時，可以對安全提議參數進行修改，且隧道兩端所使用的安全提議配置必須相同。

 e. 單擊“應用”。完成USG_B的IPSec配置。

2. 在USG_B上完成源NAT的配置。

a. 選擇“防火墻 > NAT > 源NAT”。

b. 選擇“NAT地址池”頁簽。

c. 在“NAT地址池列表”中，單擊“新建”。

在“新建NAT地址池”界面中，配置NAT地址池addresspool1，

d. 單擊“應用”。

e. 選擇“源NAT”頁簽。

f. 在“源NAT策略列表”中，單擊“新建”。

g. 在“新建源NAT”界面中，配置分支用戶與總部機構用戶通信時不進行NAT轉換，

h. 單擊“應用”。

i. 在“源NAT策略列表”中，單擊“新建”。

在“新建源NAT”界面中，配置分支用戶訪問Internet時進行NAT轉換，引用NAT地址池addresspool1，

j. 單擊“應用”。

3. 配置到總部的缺省路由。

a. 選擇“路由 > 靜態 > 靜態路由”。

b. 在“靜態路由列表”中，單擊“新建”，依次輸入或選擇各項參數，具體參數配置如下：

· 目的地址：0.0.0.0

· 掩碼：0.0.0.0

· 下一跳：200.0.1.2

其他參數均為缺省值。

c. 單擊“應用”。
